Plusieurs mises à jour d’affichage

L’un des changements les plus visuels de cette version 25 repose sur l’ajout de nouveaux menus d’analyse. Pas d’inquiétude ! L’ensemble de vos outils préférés sont toujours disponibles ! Simplement, l’ensemble des outils d’analyse de Global Mapper s’étant considérablement étoffé au fil du temps, une meilleure organisation est devenue nécessaire pour, notamment, en faciliter l’accès. Ainsi, le menu Analyse a été divisé en quatre selon le type de données à traiter : LiDAR, raster, terrain et vecteur. Le menu Analyse terrain se concentre sur les couches raster qui présentent des données d’altitude (création de courbes de niveaux, analyse de bassins versants, etc.). Le menu Analyse raster comprend quant à lui les outils pouvant être appliqués à d’autres couches raster ; en particulier les images, les cartes topographiques scannées et les couches land cover.

Également, l’affichage de l’interface sur les écrans haute résolution a été amélioré. Les menus et les fenêtres de dialogue s’ajusteront de façon plus juste lors de leur déplacement d’un écran vers un autre qui présenteraient des échelles différentes.

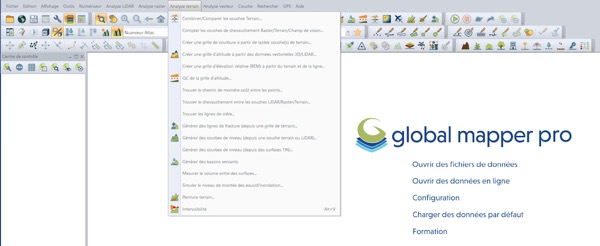

La segmentation du menu Analyse facilite son utilisation et laisse la place à de futurs outils !

Recherche automatique de l’emplacement optimal pour un projet de site aplani

L’outil d’aplanissement de Global Mapper est bien connu et utile pour planifier, en amont de travaux de terrassement, le meilleur emplacement et l’altitude adéquate sur la base d’une couche terrain et d’une entité vectorielle délimitant la zone à terrasser. Cet outil présente désormais une nouvelle option, Créer un plan de site aplani optimal, qui permet à Global Mapper d’évaluer sur une zone identifiée par l’utilisateur les meilleurs emplacement et orientation en vue d’un travail de déblai-remblai sur le terrain le moins important possible. Une fois le site optimal calculé, l’outil affiche des mesures du volume de matière à ajouter ou à supprimer pour créer une surface plane à une altitude d’équilibre. En d’autres termes, l’outil d’aplanissement et d’autres fonctions de volume optimisent les valeurs de déblai-remblai et uniformisent le paysage en une surface plane utilisant uniquement la matière présente sur le site, minimisant ainsi les coûts de transport des matériaux.

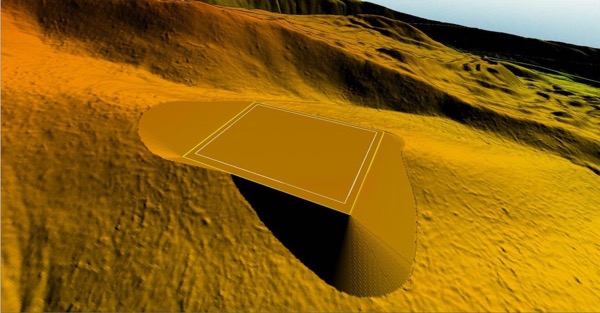

La modélisation de la position d’un site aplani permet d’optimiser l’utilisation du sol existant, en créant un terrassement qui ne nécessite ni remblai ni déblai supplémentaire.

Prise en compte des entités vectorielles 3D lors de la création de bassins versants

L'outil Analyse de bassins versants de Global Mapper permet de modéliser l'écoulement de l'eau à travers une couche de terrain, en mesurant l'accumulation et la direction du flux ainsi qu’en délimitant les zones de bassins versants. La version 25 pousse cet outil encore plus loin en ajoutant la prise en charge des entités vectorielles à utiliser comme obstructions ou modifications pour une modélisation plus précise du flux. Comme le montre l'image ci-dessous, des éléments tels que des bâtiments ou des terrasses peuvent être utilisés comme obstacles pour rediriger le flux autour de structures particulière telles que des barrages par exemple. Les attributs 3D peuvent également être pris en compte, offrant la possibilité d'appliquer une profondeur aux éléments et de modéliser des canaux, des ponceaux ou bien encore des fossés.

Pour constater la manière dont les entités vectorielles ont été appliquées à la couche de terrain dans l'analyse, cocher l’option Enregistrer le MNT en fichier Global Mapper Grid. La méthode précédente pour inclure des entités vectorielles nécessitait l’intégration d'entités lors de la création de la couche de terrain sous forme de lignes de fracture ou via l’outil Peinture terrain. Cette méthode est bien sûr toujours valables, mais peut être dans certains cas plus rapide d’utiliser désormais directement des entités vectorielles superposées à la couche terrain.

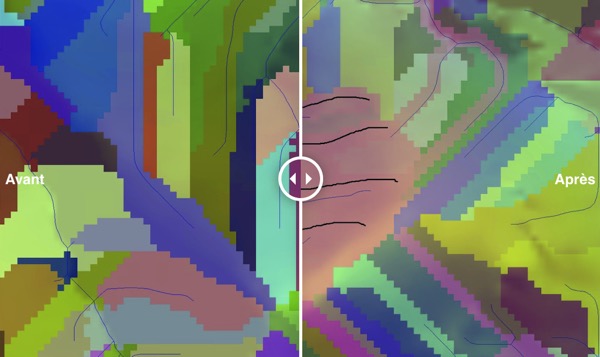

Les entités de lignes qui ont été tracées ont permis de rediriger le flux d'eau et ainsi de modifier la délimitation des zones de bassins versants.

Style automatique des fonctionnalités vectorielles

Global Mapper a une stratégie de style de couche unique. Lorsqu’une couche vectorielle est chargée, un type d’entité lui est automatiquement attribué. Ces types d'entités incluent des styles d'entités qui déterminent les paramètres de symbologie pour l'affichage des données 2D et 3D. De nombreux styles d’entité sont intégrés à Global Mapper et peuvent être trouvés dans le menu Configuration > Styles. Ces types sont livrés avec des styles prédéfinis qui peuvent être modifiés, ou un nouveau style peut être créé avec une image pour un affichage unique des données.

Sauf indication contraire, le style par défaut est Entité de surface/point/ligne inconnu. Jusqu'à tout récemment, toutes les couches de type inconnu se voyaient attribuer le même style, qu'elles soient importées ou générées à partir d'outils tels que celui d’Opérations spatiales par exemple. Pour aider à distinguer les couches individuelles, le style Inconnu attribue désormais par défaut une couleur aléatoire à partir d'une palette prédéfinie. Cette couleur changera à chaque fois que le fichier sera rechargé dans Global Mapper. Cependant, lorsqu'un style automatique est appliqué à une couche dans un espace de travail enregistré, la couleur restera cohérente lorsque l'espace de travail enregistré sera fermé et rouvert. Dans le menu Configuration, un nouveau bouton Sélectionner la palette permet de définir la liste de couleurs parmi lesquelles Global Mapper choisira pour une affectation aléatoire. Vous pouvez choisir dans la liste des palettes intégrées ou contourner la fonctionnalité en la limitant à une seule couleur.

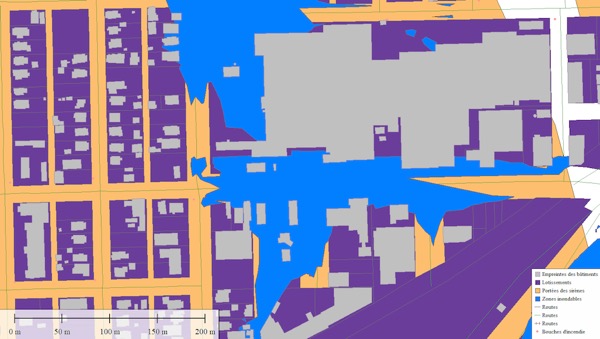

L’attribution de couleurs par défaut aux entités vectorielles permet de distinguer visuellement les couches superposées.
