Les nouveautés de Global Mapper Pro version 23 FR
16/09/21 17:09 Classé dans : Mises à jour
Global Mapper Pro est enfin là ! Ce nouvel ajout à Global Mapper remplace le Module LiDAR et diversifie les outils avancés disponibles du logiciel. En conservant l’outil Pixels-to-Points et tous les outils du Module LiDAR existant pour le traitement du LiDAR et des nuages de points, Global Mapper Pro complète les outils de qualité professionnelle du programme avec de nouveaux outils d’analyse et de script.
Segmentation de nuage de points par partitionnement de graphe spectral
Le Module LiDAR était clairement axé sur l'analyse LiDAR et des nuages de points 3D. Global Mapper Pro continue dans cette direction. Poursuivant les travaux sur l'analyse automatisée, Global Mapper Pro introduit un nouvel outil pour la segmentation des nuages de points. Cet outil utilise les caractéristiques de points individuels et de points au sein d'une zone locale pour effectuer une mesure de similarité point-à-point afin d'identifier des entités ou des segments distincts dans le nuage de points.
Présent dans la barre d'outils LiDAR de classification automatique, l'outil de segmentation des nuages de points analyse les caractéristiques des points afin d'identifier les clusters et d'appliquer un ID de segment pouvant être visualisé, recherché et sélectionné.

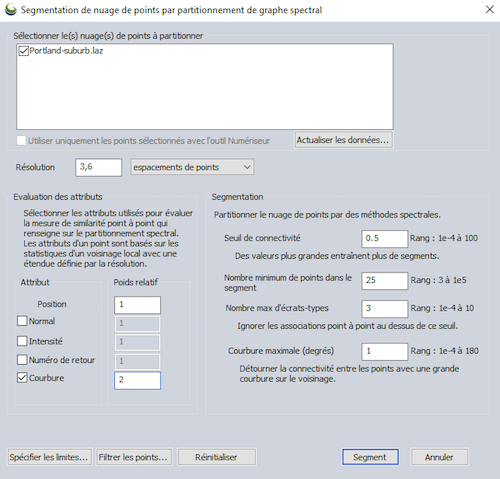

En visualisant la fenêtre de dialogue de ce nouvel outil de segmentation, les utilisateurs peuvent choisir les attributs à prendre en compte lors de la division de l'ensemble de données en segments et spécifier à quel point ces valeurs doivent être prises en compte.
Les résultats de l'analyse de segmentation sont un nuage de points présentant un ID de segment unique attribué à chaque segment identifié dans le nuage de points. Les données peuvent ensuite être dessinées par l'ID de segment afin de montrer clairement les résultats de l'analyse.

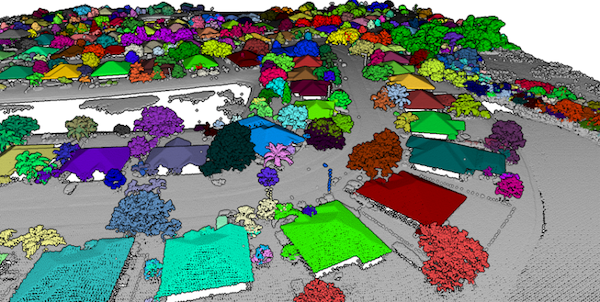

Le mode de dessin du nuage de points étant défini sur Segment, les ID de segment appliqués apparaissent de façon très visible.
Parallèlement à l'analyse de segmentation automatique, un outil de numérisation de nuage de points par segment est également disponible dans la barre d'outils LiDAR de classification automatique. Lorsqu'il est activé, cliquer sur le nuage de points pour sélectionner un segment, et tous les points avec l'ID de segment correspondant seront sélectionnés. Cette sélection simple améliore considérablement la classification manuelle des groupes de points.
Création automatique de lignes de rabattement
Allant du traitement de nuages de points à l'analyse de modèle d'altitude numérique, le nouvel outil d'extraction de ligne de rabattement de Global Mapper Pro permet d’identifier les changements d'altitude ou de pente et d’extraire ces arêtes sous forme de lignes de rupture vectorielles 3D. Selon les objectifs de l'analyse, il existe trois méthodes de détection de ligne de rabattement disponibles dans cet outil.
Les trois méthodes de recherche de lignes de rupture disponibles dans cet outil ont des forces légèrement différentes, mais toutes recherchent des changements d'altitude et de pente afin d'extraire des entités linéaires.
La première méthode pour Trouver des lignes de rabattement aux limites de la région de pente est la mieux adaptée pour extraire des lignes de rupture autour de zones planes comme une pièce d'eau hydro-aplatie ou un plateau.

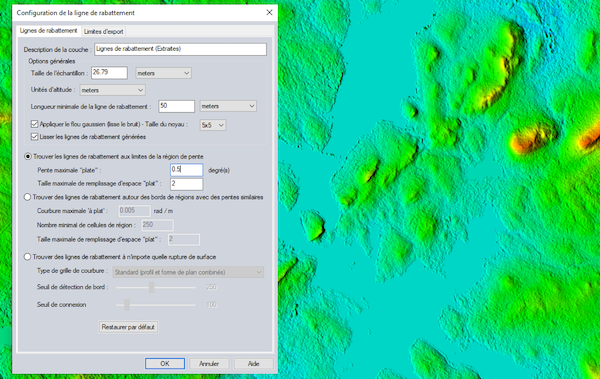

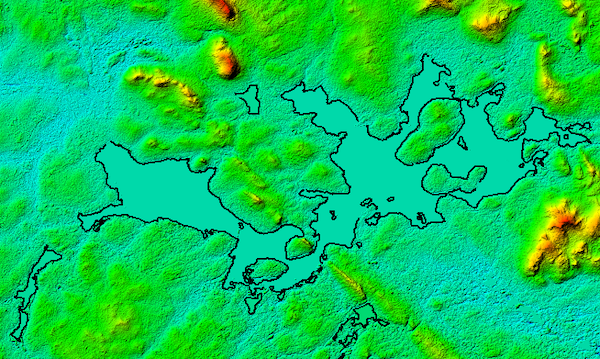

La création automatique de lignes de rabattement est ici utilisée pour créer une limite vectorielle d'un lac.
L'option Rechercher les lignes de rabattement à n'importe quelle rupture de surface examine une analyse de courbure pour identifier les lignes de rabattement aux points extrêmes de courbure dans l'ensemble des données. Cette méthode est utile pour générer des lignes le long des crêtes et des vallées.

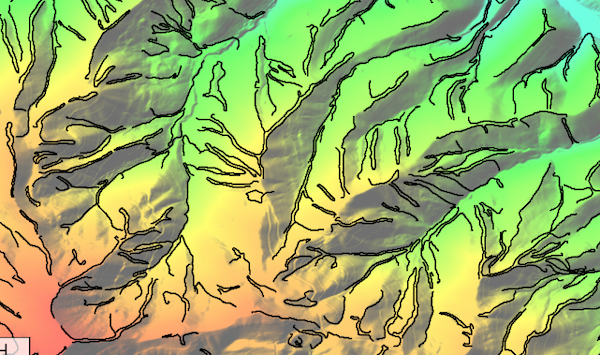

En terrain montagneux, l'outil d'extraction de ligne de rabattement est utilisé pour délimiter les crêtes et les vallées.
Éditeur de script d'interface utilisateur avec coloration de la syntaxe
Le Global Mapper Script existe dans Global Mapper depuis plusieurs années et est utilisé par de nombreux clients pour l'optimisation des flux de travail. Global Mapper Pro introduit le processus de création d'un script dans l'interface utilisateur avec la fenêtre de dialogue Éditeur de script.
Cette nouvelle interface de création, de modification et d'exécution de fichiers de script dans Global Mapper permet aux utilisateurs d'ouvrir plusieurs fichiers dans une interface à onglets et d'enregistrer ces scripts individuellement. Avec des options simples d'annulation et de rétablissement, la coloration de la syntaxe et la mise en signet de ligne, l'éditeur de script améliore considérablement la façon dont les scripts interagissent dans l'interface Global Mapper.

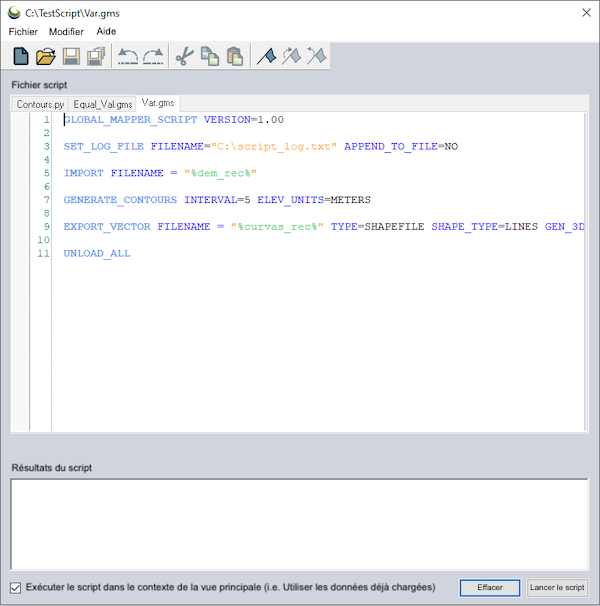

Avec plusieurs scripts ouverts à la fois, l'éditeur de scripts améliore considérablement la façon dont les fichiers de script sont créés et gérés dans Global Mapper.
Intégration du langage de programmation Python
En plus de la fenêtre de dialogue Éditeur de script, Global Mapper Pro inclut désormais les scripts Python. Basés sur Python v3.9, les utilisateurs de Global Mapper sont désormais en mesure d'automatiser les flux de travail dans le programme à l'aide du langage de programmation Python.

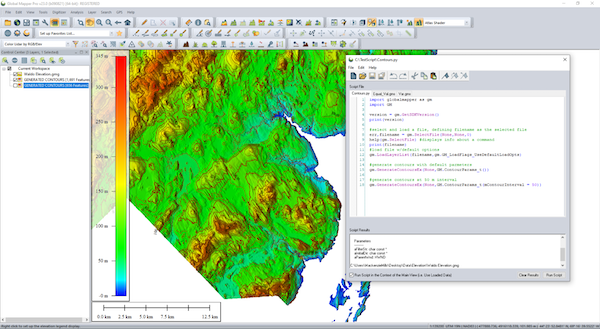

Un simple script Python pour charger une couche et générer des courbes de niveau à différents intervalles est utilisé pour automatiser une tâche répétée dans Global Mapper.
Ne remplaçant pas le Global Mapper Script, mais ajoutant aux options du langage de script, les scripts Python peuvent être écrits dans le nouvel éditeur de script ou en dehors de Global Mapper, et exécutés dans l'interface Global Mapper, via la ligne de commande ou dans un environnement Python.
Vectorisation automatique des données raster
Toujours sur le thème de l'efficacité du flux de travail, une série d'étapes pour générer des entités de surface vectorielle à partir de données raster ont été rationalisées pour extraire, créer et lisser des entités en fonction des paramètres appliqués à partir d'un seul outil. Le nouvel outil Vectoriser un raster fait correspondre les pixels de couleurs ou de valeurs d'altitude similaires et génère des zones délimitant ces pixels. Pour supprimer les bords nets des zones dérivées des pixels, les entités sont ensuite lissées en fonction du seuil d'entrée de l'utilisateur.
En combinant l'outil Créer des zones à partir de valeurs égales et l'outil de lissage du Numériseur, Vectoriser un raster permet aux utilisateurs de convertir des données basées sur des pixels en zones vectorielles.

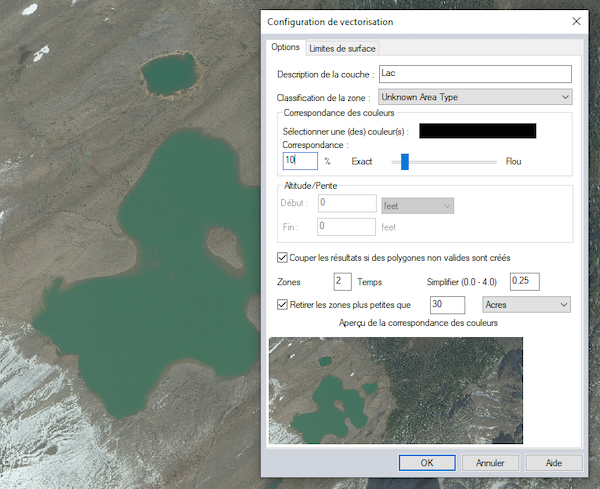

Lors de la mise en place du processus de vectorisation, les utilisateurs ont un contrôle total sur la série d'étapes exécutées par l'outil. La définition d'une couleur ou d'une valeur d'altitude spécifique pour l'extraction, puis la consultation de l'aperçu de la création d'entités permettent aux utilisateurs de prévisualiser les zones des données raster qui seront incluses dans les entités vectorielles générées.

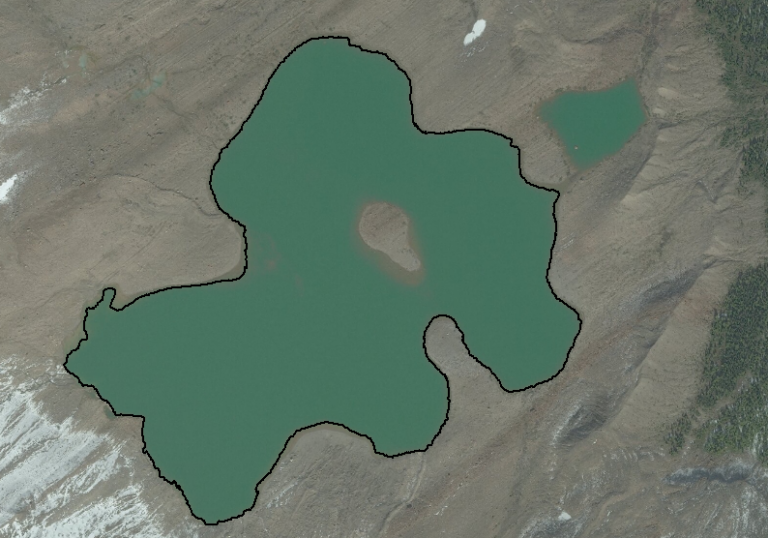

Une zone vectorielle lisse délimitant un lac est créée à partir d'une image aérienne et à l'aide de l'outil Vectoriser un raster.
👉 Si vous souhaitez explorer plus avant les nouveaux outils de Global Mapper Pro, téléchargez dès aujourd'hui une version d'essai gratuite et valable 14 jours.
👉 Pour toute question, n'hésitez pas à nous contacter à l'adresse suivante : info@geomatique.fr
À propos de Blue Marble Geographics
Blue Marble Geographics est un développeur et fournisseur de produits logiciels et services pour proposer des solutions géospatiales de conversion de données de haute précision. Blue Marble est connu pour sa conversion de coordonnées et son l'expertise en format de fichiers et est le développeur de Geographic Calculator, GeoCalc SDK, Global Mapper, Global Energy Mapper, et le SDK Global Mapper. La société a écrit des outils logiciels SIG et des solutions depuis plus de vingt ans et fournit actuellement des centaines de milliers d'utilisateurs à travers le monde. Pour plus d'informations, vous pouvez vous rendre à l'adresse suivante : www.bluemarblegeo.com.
À propos d’Alain Olivier Géomatique
Alain Olivier Géomatique est partenaire de Blue Marble Geographics en France et distributeur actif d’outils innovateurs pour la géomatique et l'édition cartographique. La combinaison d’une vaste connaissance de la géomatique et d’un haut niveau de services a fait ses preuves auprès de nombreux clients francophones à travers le monde, en particulier dans le support technique et la formation. Pour plus d'informations, vous pouvez vous rendre à l'adresse suivante : www.geomatique.fr.
Pour plus d'informations, veuillez contacter :
Alain Olivier Géomatique
04 79 64 34 35
info@geomatique.fr
www.geomatique.fr
