Les principales nouveautés de MAPublisher 11.4
31/07/24 12:21 Classé dans : Mises à jour
)
Alain Olivier Géomatique et Avenza Systems Inc. sont heureux d’annoncer la sortie de MAPublisher® 11.4 pour Adobe Illustrator®.
Pour tous les utilisateurs dont la maintenance est à jour, la version 11.4 de MAPublisher peut être téléchargée gratuitement et dès à présent en cliquant ici. Vous souhaitez faire l’acquisition d’une licence ou renouveler votre maintenance ? Veuillez cliquer là !
Sans plus attendre, découvrez les principales nouveautés proposées par cette nouvelle mise à jour !
L'outil « Create Knockouts » possède un nouveau design !

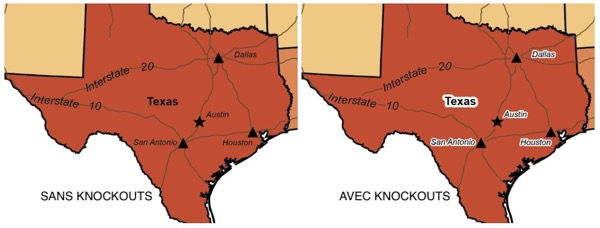

Nous sommes ravis de vous présenter la nouvelle version de l'outil Create Knockouts. Create Knockouts est une fonction qui vous permet de masquer certaines parties des entités couvertes par des éléments tels que du texte ou des points. Le but de cet outil est d'augmenter la lisibilité de votre carte, en particulier dans les zones où les entités peuvent se chevaucher ou paraître encombrées.
)
La version précédente de cet outil Create Knockouts ne comportait qu'une seule fenêtre de dialogue. De ce fait, l’application d’un masque ne pouvait être effectuée que sur une seule couche à la fois. Cela impliquait également de devoir réexécuter l’outil pour corriger des erreurs ou apporter des modifications.

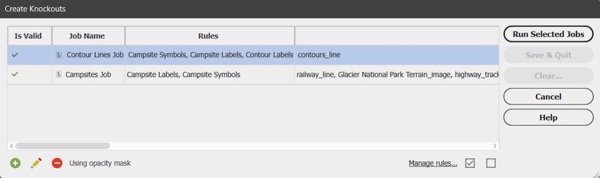

La nouvelle version de l'outil présente désormais une architecture améliorée qui introduit la possibilité de stocker les paramètres sous la forme de tâches et de règles. Ces dernières permettent de créer simultanément des entrées applicables sur plusieurs couches.
)

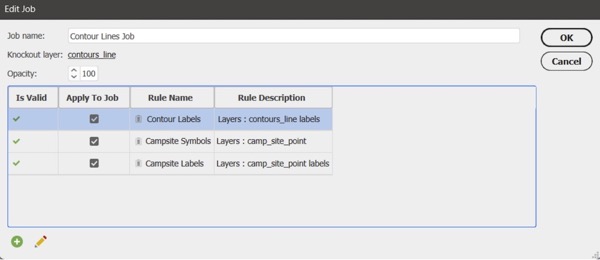

Une tâche définit des calques sur lesquels appliquer le masque et se compose d’une ou plusieurs règles.
)

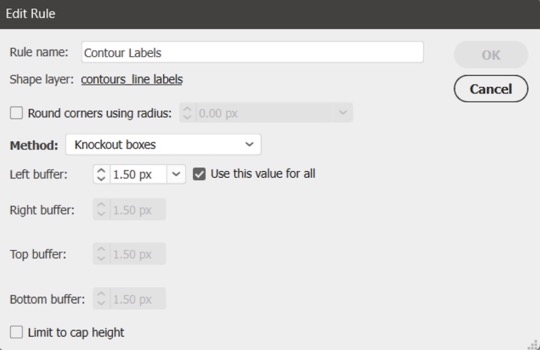

Une règle définit l’apparence générale des masques et les calques autour desquels les masques seront formés.
)
Ces règles et tâches sont également transférables vers vos autres documents MAPublisher/Illustrator grâce à l'utilisation de l'outil Copy MAP Object From.
Pour en savoir plus sur le fonctionnement de la nouvelle version de cet outil Create Knockouts, vous pouvez consulter cette vidéo.
Importer des fonds de carte vectoriels dans une zone sélectionnée

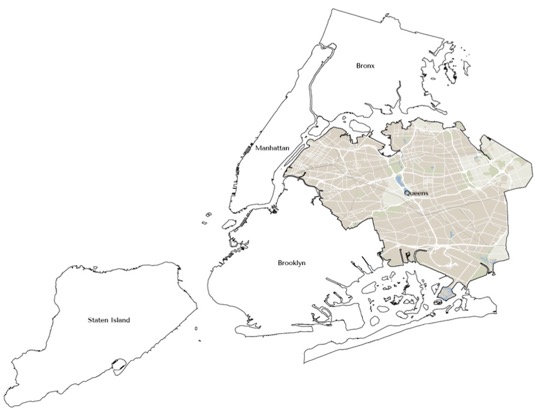

L'outil Vector Basemaps connaît également une mise à jour dans MAPublisher 11.4. En effet, vous pouvez désormais importer des fonds de cartes vectoriels dans une zone spécifique de votre document cartographique ! Cette option est disponible dans la fenêtre de dialogue Import Basemaps en cochant la case Only import data within the selected area lorsque vous sélectionnez des données pour une MAP View existante. Cependant, pour que cette case soit sélectionnable, les conditions suivantes doivent être remplies :
- La zone sélectionnée doit être une forme unique ou un chemin composé ;
- La zone sélectionnée doit être fermée ;
- La zone sélectionnée ne doit pas se chevaucher ;
- La zone sélectionnée doit être située dans la MAP View actuelle.
)
Importer des données depuis un flux WMS 1.3.0
De nombreux utilisateurs ont demandé la possibilité d'importer des données à partir de la version 1.3.0 de flux Web Map Service (WMS) et nous sommes heureux d'annoncer que cela est désormais possible dans MAPublisher 11.4 ! Il vous suffit de suivre les étapes habituelles pour ajouter un service de carte en ligne et de sélectionner 1.3.0 dans le menu déroulant Version. Une option Autodetect Version a également été ajoutée à ce menu. Elle permet de détecter la version WMS utilisée par l'URL fournie.
Une nouvelle action « Rotate Character » dans le menu « Text Utilities »

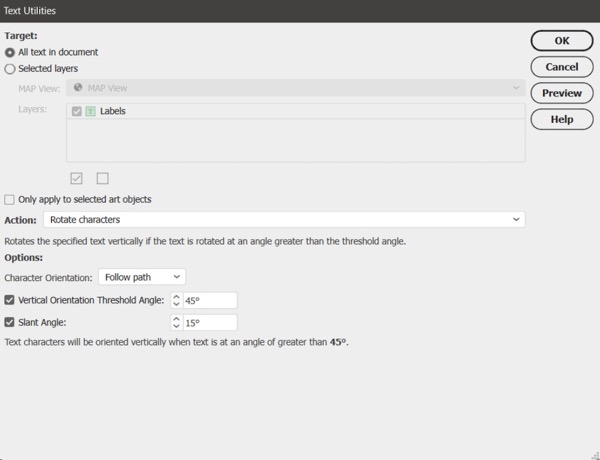

Faire pivoter les caractères est une nouvelle option qui a été ajoutée au menu Action de l'outil Text Utilities. Cette action s'applique uniquement au texte de point, pas au texte sur un tracé. Il introduit la possibilité de décider si vos caractères sont orientés de telle manière à suivre la direction du tracé ou s'il doivent pointer vers le haut. Les utilisateur peuvent aussi définir un angle de seuil d'orientation verticale, qui détermine quels éléments de texte seront pivotés verticalement, et/ou de définir un angle d'inclinaison, ce qui fera pivoter les caractères dans un élément de texte.
)

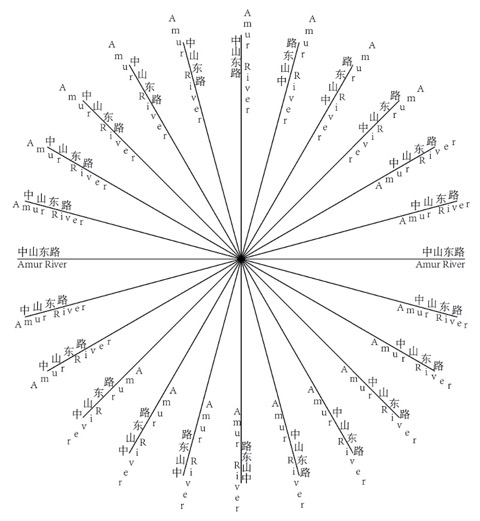

L'action de l'utilitaire de texte Rotate Characters est un excellent moyen d'augmenter la lisibilité des objets texte d'une carte et est particulièrement utile pour les langues qui nécessitent une rotation correcte des caractères pour être plus compréhensibles, comme le chinois par exemple.
)
Convertir le noir RVB en noir 100K lors de l'importation dans Mode CMJN

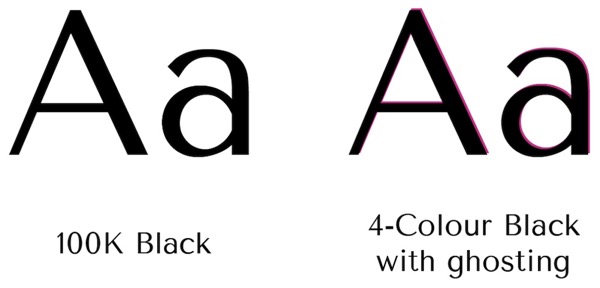

Dans les documents CMJN, les éléments noirs RVB sont souvent convertis en noir riche (c'est-à-dire noir 4 couleurs) au lieu du noir 100K, ce qui peut provoquer un problème d’« image fantôme » lors de l'impression d’éléments nécessitant des détails fins tels que des petits textes et des lignes. Les images fantômes se produisent lorsque de minuscules variations dans la planche d'impression produisent des restes flous des 4 couleurs sur les bords, comme indiqué ci-dessous.
)
Spécifier un décalage entre la ligne de repère et l’entité avec l’outil « MAP Tagger »
Lors de l'utilisation de l'outil MAP Tagger, une option permettant de spécifier un décalage entre la ligne de repère et l'entité a été ajoutée dans l'onglet Leader Line Settings, sous la section Rules. Cocher la case Offset from feature et définir une distance de décalage. Cela peut être utilisé pour garantir que la ligne de repère créée ne masque pas l'entité que vous étiquetez.
À propos de MAPublisher
MAPublisher est un puissant logiciel de production cartographique pour la création de cartes de haute qualité à partir de données SIG. MAPublisher est un ensemble de filtres pour Adobe Illustrator qui renforcent ce logiciel d'édition graphique par de très nombreuses fonctionnalités cartographiques incluant notamment l'import/export des principaux formats SIG avec toute l'information attributaire alphanumérique, intacte et utilisable pour de nombreuses opérations (requêtes, créations de cartes thématiques, indexation, jointures, étiquetage sans collision avec MAPublisher Label Pro, etc.).
Pour plus d’informations, vous pouvez vous rendre à l’adresse suivante : http://www.mapublisher.fr/produits/mp/.
À propos d’Avenza Systems Inc.
Avenza Systems Inc. est une société qui fournit aux cartographes de puissants outils logiciels pour réaliser les meilleures cartes possibles. Outre les logiciels sous Windows, OS X et iOS, la société propose des jeux de données, des sessions de formations et des conseils. Pour plus d’informations, vous pouvez vous rendre à l’adresse suivante : www.avenza.com.
À propos d’Alain Olivier Géomatique
Alain Olivier Géomatique est partenaire de Avenza Systems Inc. en France et distributeur actif d’outils innovateurs pour la géomatique et l'édition cartographique. La combinaison d’une vaste connaissance de la géomatique et d’un haut niveau de services a fait ses preuves auprès de nombreux clients francophones à travers le monde, en particulier dans le support technique et la formation. Pour plus d'informations, vous pouvez vous rendre à l'adresse suivante : http://www.geomatique.fr.
